Shelly Plus 2PM

Täisekraani vaade Avatud

Seadme tuvastamine

• Seadme nimi: Shelly Plus 2PM

• Mudel: SNSW-002P16EU

• Seadme SSID: ShellyPlus2PM-XXXXXX

Trump kirjeldus

Shelly Plus 2PM on väikese vormifaktoriga 2-kanaliline nutikas lüliti, millel on voolu mõõtmine ja kaane juhtimine, mis võimaldab elektriseadmeid kaugjuhtida mobiiltelefoni, tahvelarvuti, arvuti või koduautomaatikasüsteemi kaudu. See võib töötada autonoomselt kohalikus Wi-Fi võrgus või olla juhitav pilvepõhiste koduautomaatikateenuste kaudu.

Shelly Plus 2PM-i saab kasutada, juhtida ja jälgida eemalt kõikjalt, kus kasutajal on internetiühendus, kui seade on ühendatud Wi-Fi ruuteri ja internetiga.

Set saab paigaldada tavalistesse elektrikarpidesse, pistikupesade ja valguslülitite taha või muudesse kohtadesse, kus ruumi on vähe.

Shelly Plus 2PM-l on integreeritud veebiliides, mida saab kasutada seadme jälgimiseks ja juhtimiseks, samuti selle seadete kohandamiseks.

Põhilised rakendused

• Elamurajoonid

• MDU-d (mitme eluruumi üksused - korterid, korteriühistud, hotellid jne)

• Kerge äritegevus (väikesed büroohooned, väikesed jaekaubandus/restoranid/ bensiinijaamad jne)

• Riigi- ja munitsipaalasutused

•

• Üliõpilased/kõrgkoolid

Sisaldused

• Google

• Samsung SmartThings

• Alexa

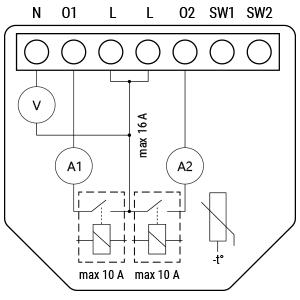

Ühendatud sisemine skeem

Open full screen viewOpen

Seadme elektrilised liidesed

Sisendid

• 2 lüliti/nupu sisendit kruviklemmidel: S1 ja S2

• 3 toiteallika sisendit kruviklemmidel: 1 N (+) ja 2 L (Ʇ)

väljundid

• 2 relee väljundit koos võimsuse mõõtmisega kruviklemmil

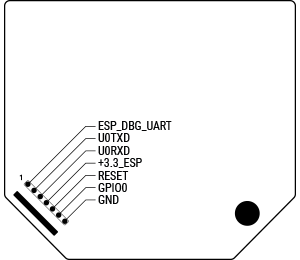

Lisaliides

• Shelyi kaubamärgiga jadaliides



Avaneb täisekraani vaadeOpen



⚠ HOIATUS! Kõrge pinge pistikliidesel, kui seade on sisse lülitatud!

Liitumine



• Wi-Fi

• Bluetooth



Turbeomadused

• Ülekuumenemiskaitse

• Kõrguskaitse

• Surge protection

• Surge protection

• Vigade tuvastamine (ülekanderežiim)

• Turvalisuslüliti (üleüldine režiim)

Toetavad laadimistüübid

• Resistiivne (hõõglambid, kütteseadmed)

• Kondensaatorid (kondensaatoripangad, elektroonikaseadmed, mootori käivituskondensaatorid)

• Induktiivne koos RC-snubberiga (LED-draiverid, trafod, ventilaatorid, külmikud, kliimaseadmed)

Kasutajaliides

Sisestus

• Üks (Reset) nupp

  • Vajutage ja hoidke 5 sekundit all, et aktiveerida seadme pääsupunkt ja Bluetooth-ühendus.

  • Vajutage ja hoidke all 10 sekundit, et lähtestada seade tehaseseadetele.

Tulemused

• LED (ühevärviline) näidik

  • AP (pääsupunkt) sisse ja Wi-Fi välja:
    1 sekund ON / 1 sekund OFF

  • Wi-Fi on sisse lülitatud, kuid ei ole ühendatud Wi-Fi-võrku:
    1 sekund ON / 3 sekundit OFF

  • Liidetud Wi-Fi-võrku:
    Pidevalt On

  • Pilv on lubatud, kuid ei ole ühendatud:
    1 sekund ON /5 sekundit OFF

  • Ühendunud Shelly Cloudiga:
    Püsivalt ON

  • OTA (Over the Air Update):
    ½ teine ON / ½ teine OFF

  • Nuppu vajutatakse ja hoitakse 5 sekundit:
    ½ sekund ON / ½ sekund OFF

  • Nuppu vajutatakse ja hoitakse 10 sekundit:
    ¼ sekund ON / ¼ sekund OFF

Allolev loetelu algab seadme algseisundist ja madalaimast prioriteedist. Iga järgmine olek tühistab eelmise.

Täpsused

Tabelit suurendatakse, kui avada see täisekraanil Avatud dialoogis

Tüüp

Väärtus

Füüsiline

Suurus (KxBxS):

37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in

Kogus:



Installatsioon:

Seinakonsool

Maksimaalne keermestatud klambrite pöördemoment:

0.4 Nm / 3.5 lbin

Juhi ristlõige:

0,5-1,5 mm

Juhi pikkus ilma ribadeta:

5-6 mm / 0.20-0.24 in

Koorematerjal:

Plastik

Kütus:

Juoda

Keskkond

Keskkonnatemperatuur:

Vähemalt 20 °C kuni 40 °C / 5 °F kuni 105 °F

Liiskus

30-70% RH

Max. Kõrgus

2000 m / 6562 ft

Elektrienergia

Elektritarbimine:

110-240 V AC / 24 V DC ±10%

Voolutarve:

< 1.4 W

Väljundahela nimiväärtused

Maksimum lülituspinge AC:

240 V

Maksimaalne alalisvoolu lülituspinge:

30 V

Maksimum lülitusvool AC:

10 A (ühe kanali kohta), 16 A (kokku), 18 A (kokku maksimaalselt)

Maksimaalne alalisvoolu lülitusvool:

10 A

Sensorid, meetrit

Sisemine temperatuuriandur:

Ja

Voolumõõtur (AC)

Ja

Mõõtja (AC)

Taip

Radiah

RF bar:

2400 - 2495 MHz

Max. RF võimsus:

<20 dBm

Wi-Fi protokoll:

802.11 b/g/n

Wi-Fi leviala:

Siseruumides üle 30 m/100 jalga ja väljas üle 50 m/160 jalga
(sõltuvalt kohalikest tingimustest)

Bluetooth protokoll:

4.2

Bluetooth leviala:

Vähem kui 10 m/33 jalga siseruumides ja 30 m/100 jalga välitingimustes
(sõltuvalt kohalikest tingimustest)

MCU

CPU:

ESP32

Flash:

4 MB

Firmware valikud

Ajakavad:

20

Webhooks (URL-tegevused):

20, igas konksus 5 URL-i

Skriptimine:

Ja

MQTT:

Ja

CoAP:

Ei

Baasiline elektriskeem

Tabelit saab suurendada, avades selle täisekraanil avaneva dialoogiakna kaudu

Täisekraani vaade

Kaksikanaliline lülitusrežiim, vahelduvvoolu toiteallikas

Täielik vaade

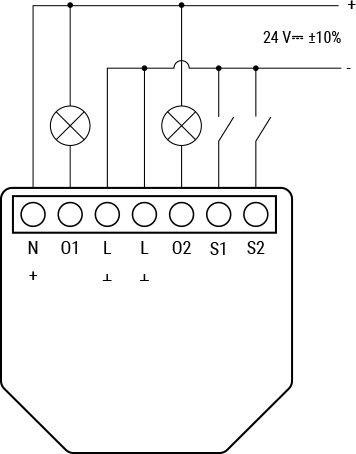

Kaksikanaliline lülitusrežiim, alalisvoolu toiteallikas

Opens image in full screenOpen

Kaane režiim

Legend

Suurendab tabelit, avades selle täisekraanil Avatud dialoogis

Terminalid



Kaablid



N

Neutraalne klamber

N

Neutraalne kaabel

L

Toite (110-240 V) klemm

L

Live (110-240 VAC) kaabel

O1, O2

Koormusahela väljundklemmid

+

24 VDC positiivse juhtmega

S1, S2

Sisendklemmide ümberlülitamine

-

24 VDC negatiivne juhe

+

24 VDC positiivne klemm





Ʇ

24 VDC negatiivne klemm
