Kauba kirjeldus

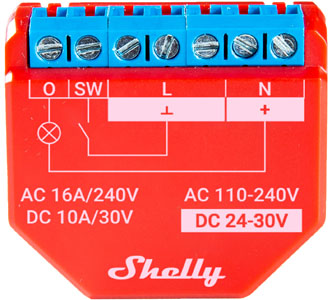

Shelly Plus 1PM
Avaneb täisekraani vaadeOpen
Seadme tuvastamine
-
Seadme nimi: Shelly Plus 1PM
-
Mudel: SNSW-001P16EU
-
Seadme SSID: ShellyPlus1PM-XXXXXX
Trump kirjeldus
Shelly Plus 1PM on väikese kujuga nutikas lüliti, mis võimaldab elektriseadmete kaugjuhtimist mobiiltelefoni, tahvelarvuti, arvuti või koduautomaatikasüsteemi kaudu. See võib töötada autonoomselt kohalikus Wi-Fi võrgus või seda saab juhtida pilvepõhiste koduautomaatikateenuste kaudu.
Shelly Plus 1PM-i saab kasutada, juhtida ja jälgida eemalt kõikjalt, kus kasutajal on internetiühendus, kui seade on ühendatud Wi-Fi ruuteri ja internetiga.
Set saab paigaldada tavalistesse elektrikarpidesse, pistikupesade ja valguslülitite taha või muudesse kohtadesse, kus ruumi on vähe.
Shelly Plus 1PM-l on integreeritud veebiliides, mis võimaldab seadet jälgida ja juhtida ning selle seadeid kohandada.
Põhilised rakendused
-
Elamurajoonid
-
MDU-d (mitme eluruumi üksused - korterid, korteriühistud, hotellid jne)
-
Kerge äritegevus (väikesed büroohooned, väikesed jaekaubandus/restoranid/ bensiinijaamad jne)
-
Riigi- ja munitsipaalasutused
-
Üliõpilased/kõrgkoolid
Sisaldused
-
Google
-
Samsung SmartThings
-
Alexa
Ühendatud sisemine skeem
Open full screen viewOpen
Seadme elektrilised liidesed
Sisendid
-
1 lüliti/nupu sisend kruviklemmil: SW
-
5 toiteallika sisendit kruviklemmidel: 2 N (+) ja 3 L (Ʇ)
väljundid
-
1 relee väljund koos võimsuse mõõtmisega kruviklemmil: O
Lisaliides
-
Shelyi kaubamärgiga jadaliides
Avaneb täisekraani vaadeOpen
⚠OHTLIK! Kõrge pinge pistikliidesel, kui seade on sisse lülitatud!
Ülekanne
-
Wi-Fi
-
Bluetooth
Turbeomadused
-
Ülekuumenemiskaitse
-
Kõrguskaitse
-
Surge protection
-
Surge protection
Toetavad koormustüübid
-
Resistiivne (hõõglambid, kütteseadmed)
-
Kondensaatorid (kondensaatoripangad, elektroonikaseadmed, mootori käivituskondensaatorid)
-
Induktiivne koos RC-snubberiga (LED-draiverid, trafod, ventilaatorid, külmikud, kliimaseadmed)
Kasutajaliides
Sisestus
-
Üks (Reset) nupp
-
Vajutage ja hoidke 5 sekundit all, et aktiveerida seadme pääsupunkt ja Bluetooth-ühendus.
-
Vajutage ja hoidke all 10 sekundit, et lähtestada seade tehaseseadetele.
-
Tulemused
-
LED (ühevärviline) näidik
-
AP (pääsupunkt) sisse ja Wi-Fi välja:
1 sekund ON / 1 sekund OFF -
Wi-Fi on sisse lülitatud, kuid ei ole ühendatud Wi-Fi-võrku:
1 sekundON
/ 3 sekunditOFF
-
Liidetud Wi-Fi-võrku:
PidevaltOn
-
Pilv on lubatud, kuid ei ole ühendatud:
1 sekundON
/5 sekunditOFF
-
Ühendunud Shelly Cloudiga:
PüsivaltON
-
OTA (Over the Air Update):
½ teineON
/ ½ teineOFF
-
Nuppu vajutatakse ja hoitakse 5 sekundit:
½ sekundON
/ ½ sekundOFF
-
Nuppu vajutatakse ja hoitakse 10 sekundit:
¼ secondON
/ ¼ secondOFF
-
Allolev loetelu algab seadme algseisundist ja madalaimast prioriteedist. Iga järgmine olek tühistab eelmise.
Täpsused
Tabelit suurendatakse, kui avada see täisekraanil Avatud dialoogis
Tüüp
Väärtus
Füüsiline
Suurus (KxBxS):
37x42x16 ±0.5 mm / 1.46x1.65x0.63 ±0.02 in
Kogus:
27 g / 0.95 oz
Installatsioon:
Seinakonsool
Maksimaalne keermestatud klambrite pöördemoment:
0.4 Nm / 3.5 lbin
Juhi ristlõige:
0,5-1,5 mm
Juhi pikkus ilma ribadeta:
5-6 mm / 0.20-0.24 in
Koorematerjal:
Plastik
Kütus:
Punane
Keskkond
Keskkonnatemperatuur:
Vähemalt 20 °C kuni 40 °C / 5 °F kuni 105 °F
Liiskus
30-70% RH
Max. Kõrgus
2000 m / 6562 ft
Elektrienergia
Elektritarbimine:
110-240 V AC / 24-30 V DC
Voolutarve:
< 1.2 W
Väljundahela nimiväärtused
Maksimum lülituspinge AC:
240 V
Maksimaalne alalisvoolu lülituspinge:
30 V
Maksimum lülitusvool AC:
16 A
Maksimaalne alalisvoolu lülitusvool:
10 A
Sensorid, meetrit
Sisemine temperatuuriandur:
Ja
Voolumõõtur (AC)
Ja
Mõõtja (AC)
Taip
Radiah
RF bar:
2400 - 2495 MHz
Max. RF võimsus:
<20 dBm
Wi-Fi protokoll:
802.11 b/g/n
Wi-Fi leviala:
Siseruumides üle 30 m/100 jalga ja väljas üle 50 m/160 jalga
(sõltuvalt kohalikest tingimustest)
Bluetooth protokoll:
4.2
Bluetooth leviala:
Siseruumides üle 10 m/33 jala ja väljas üle 30 m/100 jala
(sõltuvalt kohalikest tingimustest)
MCU
CPU:
ESP32
Flash:
4 MB
Firmware valikud
Ajakavad:
20
Webhooks (URL-tegevused):
20, igas konksus 5 URL-i
Skriptimine:
Ja
MQTT:
Ja
CoAP:
Ei
Baasiline elektriskeem
Tabelit saab suurendada, avades selle täisekraanil Avatud dialoogiboksis
Fullscreen image Open
110-240 VAC toiteallikas Nimikoormus
Fullscreen view

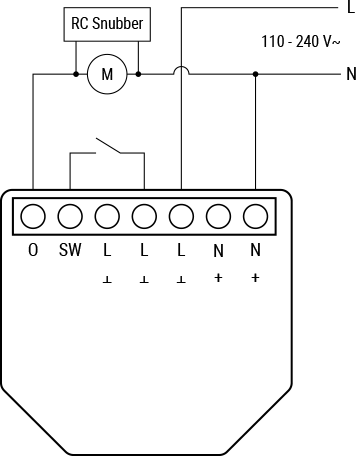

110-240V vahelduvvoolu toiteallikas
Induktiivne koormus ja RC-snubber
Fullscreen image Open
24-30 V alalisvoolu toiteallikas
Resistiivne koormus
Fullscreen view
24-30 V alalisvoolu toiteallikas
Induktiivne koormus ja RC-snubber
Legend
Suurendab tabelit, avades selle täisekraanil Avatud dialoogis
Terminalid
Kaablid
O
Koormusahela väljundklemm
+
24-30 VDC positiivse juhtmega
SW
Lüliti sisendklemm (juhtimine O)
N
Neutraalne kaabel
L
Toite (110-240 V) klemm
GND
24-30 VDC maanduskaabel
N
Neutraalne klamber
+
24-30 VDC positiivne klemm
Ʇ
24-30 VDC maandusklemm
Veaotsing
Sinu seade kuumeneb üle
.
Kontrollige, et te ei kasuta seadme L ja N klemmide sildadena. Nende kasutamine sildadena kahekordistab nende kaudu voolu, mis viib ülekuumenemiseni. Klemmide kasutamist sildadena tuleks kasutada ainult väikeste voolude korral, nii et koguvool ei ületaks 16 A.
Varuge, et ümbritsev temperatuur ei ületaks 40 °C / 105 °F. Kui Shelly Plus 1PM paigutatakse piiratud ruumi, võib ümbritseva keskkonna temperatuur tõusta üle lubatud piiride. Tagage seadme ventilatsioon.
