Shelly H&T Gen3

Fullscreen viewOpen

Seadme tuvastamine

• Seadme nimi: Shelly H&T Gen3

• Mudel: S3SN-0U12A

• Seadme SSID: ShellyHTG3-XXXXXXXXXXXXXXXXXXXXXX

• Bluetooth seadme ID: 0x1809

Trump kirjeldus

Shelly H&T Gen3 (seade) on Wi-Fi nutikas niiskus- ja temperatuuriandur suure elektroonilise pabergraafilise ekraaniga.

Põhiomadused

• Wi-Fi ühenduvus:

• Suur elektrooniline paberkujuline graafiline ekraan: Seade on varustatud suure elektroonilise paberkujulise graafilise ekraaniga, mis annab selge ja kergesti loetava niiskuse ja temperatuuri teabe.

• Digitaalkell: NTP-sünkroniseeritud reaalajas kell.

•

• Integratsioon nutikodu platvormidega: Saate integreerida Shelly H&T Gen3 populaarsete nutikodu platvormidega, sealhulgas Google, Alexa ja Samsung SmartThings. See võimaldab hääljuhtimist ja automatiseerimisvõimalusi nendel platvormidel.

• USB Type-C port: Seadmel on USB Type-C port seadme toiteks. Kuigi see ei saa laadida seadme akusid' võimaldab see USB-pordi kaudu pidevalt seadet varustada.

  ³



• Bluetooth-ühendus: Bluetooth-ühendus on saadaval kaasamise eesmärgil ja võib olla kasulik seadistamise ajal.

•

• Kasutajasõbralik kasutajaliides: Seadmel on kasutajasõbralik kasutajaliides, millel on käsitsi sekkumise jaoks nullinupp.

• Akukindel töö: Kui seade töötab patareidega, ärkab see kindlaksmääratud ajavahemike järel üles, et teha niiskuse ja temperatuuri mõõtmisi. See teatab andmete muutustest vastavalt eelnevalt määratud künnistele ja teatab tingimusteta oma olekust pilve, kui määratud aja jooksul ei ole aruandeid saadud.





• USB-toitega töö: Süsteemi USB kaudu toidetuna ärkab seade sagedamini üles, teeb mõõtmisi, uuendab ekraani ja teatab andmed tingimusteta ühendatud kanalitele.

• Keskkonna spetsifikatsioonid: Seade on mõeldud kasutamiseks erinevates keskkondades, mille töötemperatuurivahemik on 0-40 °C (32 °C kuni 105 °C) ja soovitatav õhuniiskuse vahemik 30% kuni 70% RH.

• Toitevarustuse valikud: Toide saab saada 4 AA-patareist (ei kuulu komplekti) või USB Type-C ühendusest.

•

• Vahejuhtmeta ühenduvus: Seade toetab Wi-Fi (802.11 b/g/n) ja Bluetooth 4.2 protokolle, mille ulatus on määratud nii siseruumides kui ka välistingimustes.

• MCU (mikrokontrolleriüksus): Seade on varustatud ESP-Shelly-C38F 8 MB välkmäluga.

• Võimaldatud tarkvarafunktsioonid: See toetab suhtlemiseks MQTT ja erinevaid funktsioone, nagu näiteks veebikonksud ja skriptide koostamine.

Selle funktsioonid teevad Shelly H&T Gen3 mitmekülgseks ja mugavaks seadmeks niiskuse ja temperatuuri jälgimiseks elamutes, mitmepereelamutes, kergetes äriruumides, ülikoolides/kolledžites ja mujal, ning seda saab hõlpsasti integreerida nutikodudesse.

Kasutamise hõlbustamiseks.

Põhilised rakendusvaldkonnad

• Elamute ruumid

• MDU-d (mitme eluruumi üksused - korterid, korteriühistud, hotellid jne)

• Kerge äritegevus (väikesed büroohooned, väikesed jaekaubandus/restoranid/ bensiinijaamad jne)

• Üliõpilased/kõrgkool

Sisaldused

Amazon Alexa võimekus

Ja

Google Smart Home toetatud funktsioonid

Ja

Samsung SmartThingsi toetatud võimalused

Ja

Seadme elektrilised liidesed

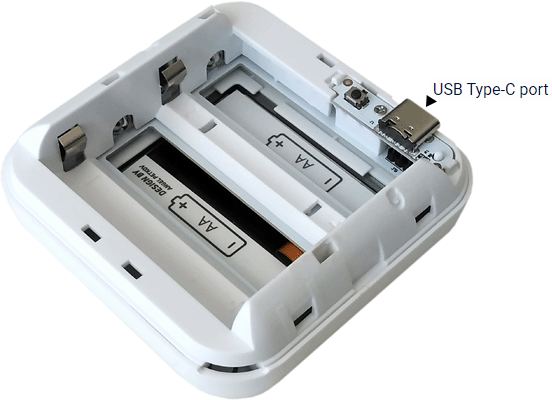

USB Type-C port

Täisekraani vaade Ava

• Seadme toiteallikaks.

• Seda ei saa kasutada seadme sees olevate patareide laadimiseks.

Liituvus

• Wi-Fi

• Bluetooth

Kasutajaliides

Sisend

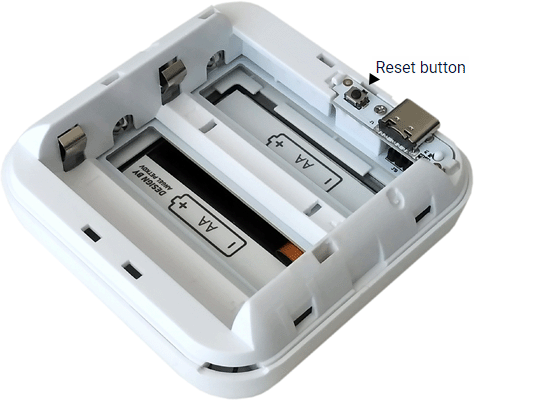

• Reset-nupp (tagumise kaane taga)

Atverti vaizdą per visą ekranąAtverti

Nupu lähtestamise toimingud

• Lühidalt vajutades:

  • Kui seade on puhkeolekus, aktiveeritakse seadistusrežiim.

  • Kui seade on häälestusrežiimis, lülitab selle puhkeolekusse.

    Kui seade on häälestusrežiimis, lülitab selle puhkeolekusse.



• Padrake ja hoidke 5 sekundit all.

  • Kui seade on seadistusrežiimis, on selle pääsupunkt aktiveeritud.

• Padrake ja hoidke all 10 sekundi jooksul.

  • Kui seade on seadistusrežiimis, siis seadme tehaseseadistus taastatakse.

    Kui seade on seadistusrežiimis, siis seadme tehaseseadistus taastatakse.



    Kui seade on seadistusrežiimis.

Tulemused

• E-paberita graafiline ekraan

Open full screen view

Tabeli avamisel täies ekraanil avanevas dialoogis on tabelit suurendatud

Fullscreen viewOpen

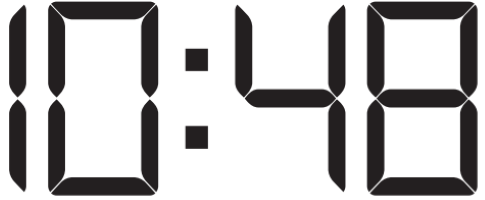

Möödunud aeg

Full screen viewOpen

Seade on seadistusrežiimis.

Full screen viewOpen

Seadme pääsupunkt on lubatud.

Full screen viewOpen

Lugemine õhuniiskuse kohta

Full screen viewOpen

Seade saab uuenduse üle õhu. Niiskuse asemel kuvatakse edusammud protsentides.

Täisekraani vaade Avatud

Seade edastas pilvele praegused näitajad. Kui see puudub, ei ole praegused näitajad veel ekraanil kajastatud. Sellisel juhul võivad ekraanil olevad näidud erineda pilve näitudest.

Full screen viewOpen

Wi-Fi signaali tugevuse indikaator

Full screen viewOpen

Märgib aku laetuse taset. Kuvab aku tühja aku taset, kui toitevõime on ainult USB kaudu.

Full screen viewOpen

Bluetooth-ühendus on lubatud.

Täisekraani vaadeOpen

Viga seadme püsivara uuendamisel

Meetmed ja aruanded

Patareide kohta

Kui seade töötab patareide abil, käitub see järgmiselt:

1. Valgab iga minuti tagant, et teha mõõtmisi. Kui temperatuuri erinevus on 0,2 °C või 3% õhuniiskust, värskendab näidikut. Vaikimisi künnis, kui muutus on 0,5 °C või 5%. Kui muutus on väiksem, ei saadeta aruannet.

2. Kui läviväärtuste alusel kahe tunni jooksul aruannet ei esitata, teatab seade oma olekust tingimusteta (olenemata läviväärtustest) Shelly Cloudile ja teistele ühendatud kanalitele.

3. Iseseisva kuumutamise tulemuseks on 5-minutiline jahtumisperiood. Selle aja jooksul seade ei ärka täielikult üles.





USB-toiteallika jaoks

Kui seade saab voolu USB kaudu, ärkab see iga 5 minuti järel, teeb mõõtmise, värskendab ekraani, annab tingimusteta aru kõigile ühendatud kanalitele ja jääb 5 minutiks magama.

Kui seade saab voolu USB kaudu, ärkab see iga 5 minuti järel.

Kasutaja algatatud aruanne

Kui kasutaja vajutab reset-nuppu (asub kaane taga), ärkab seade üles, teeb mõõtmise, värskendab ekraani, esitab tingimusteta aruande kõigile ühendatud kanalitele ja jääb 5 minutiks magama.

Täpsused

Suurendab tabelit, avades selle täisekraanil Avatud dialoogis

Kiekis

Väärtus

Füüsiline

Suurus (KxBxS):

70x70x26 mm / 2.76x2.76x1.02 tolli (ilma statiivita)
70x70x45 mm (2,76x2,76x1,77") (koos statiiviga)

Kaal:

47 g / 1.66 oz

Installatsioon:

Stendiga (horisontaalsel pinnal)
Seinale paigaldatuna (kasutades kruvisid, mille pea läbimõõt on 5-7 mm/0.20-0.28 tolli ja keermete läbimõõt mitte üle 3 mm/0.12 tolli, või kahepoolset vahtkleebistikku)

Kere materjal:

Materjal: plast

Värv:

Valgeks

Mocha: C:0 M:12 Y:28 K:12

Ivory: C:3 M:4 Y:14 K:8

Must: C:0 M:0 Y:0 K:100

Keskkonnasõbralik

Keskmine töötemperatuur:

Vähemalt 0 °C kuni 40 °C / vahemikus 32 °F kuni 105 °F

Liiskus:

30-70% RH

Maksimumkõrgus:

2000 m / 6562 ft

Elektrienergia

Elektritarbimine:

Akud

Aku tüüp:

4 AA (LR6) 1,5 V (ei kuulu komplekti)

Ehinnanguline patarei tööiga:

Ligikaudu 1 aasta (sõltuvalt kasutatavatest patareidest, temperatuuri ja niiskuse muutustest ning võrguühenduse tugevusest)

Toiteallikas, USB

Tüüp C (toiteadapter ja kaabel ei kuulu komplekti)

Sensorid, meetrit

Sisemine temperatuuriandur:

Ei

Temperatuuriandur:

Ja

Niiskusandur:

Ja

Radiah

Wi-Fi

Protokoll:

802.11 b/g/n

RF sagedusala:

2401 - 2495 MHz

Max. RF võimsus:

< 20 dBm

Väljad:

Kuni 30 m/100 jalga siseruumides ja 50 m/160 jalga välitingimustes
(sõltuvalt kohalikest tingimustest)

Bluetooth

Protokoll:

4.2

RF ribad:

2400 - 2483.5 MHz

Max. RF võimsus:

< 4 dBm

Väljad:

Mitte 10 m/33 jalga siseruumides ja 30 m/100 jalga välitingimustes
(sõltuvalt kohalikest tingimustest)

Mikrokontrolleri üksus

CPU:

ESP-Shelly-C38F

Flash:

8 MB

Firmware valikud

Ajakavad:

Ei

Webhooks (URL-toimingud):

10, igas konksus 2 URL-i

Skriptimine:

Ei

MQTT:

Ja
