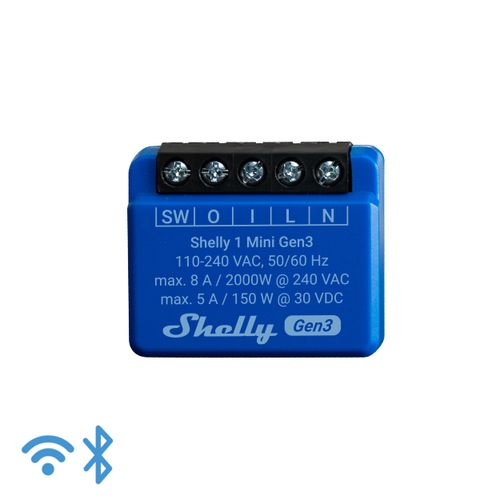

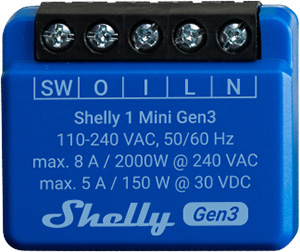

Shelly 1 Mini Gen3



Avaneb pilt täisekraanilOpen



Seadme tuvastamine

• Seadme nimi: Shelly 1 Mini Gen3

• Seadme mudel: S3SW-001X8EU

• Seadme SSID: Shelly1MiniG3-XXXXXX

• BLE mudeli ID: 0x1015

Lühikirjeldus

Shelly1 Mini Gen3 on potentsiaalivabade kontaktidega väikese kujuga nutilüliti, mis võimaldab elektriseadmete kaugjuhtimist mobiiltelefoni, tahvelarvuti, arvuti või koduautomaatikasüsteemi kaudu. See võib töötada iseseisvalt kohalikus Wi-Fi võrgus või seda saab juhtida ka koduautomaatika pilveteenuste kaudu. Seade on Shelly Plus 1 Mini täiustatud versioon, millel on täiustatud protsessor ja suurem mälu.

Shelly1 Mini Gen3 on kättesaadav, juhitav ja jälgitav eemalt igast kohast, kus kasutajal on internetiühendus, kui seade on ühendatud Wi-Fi ruuteri ja internetiga.

Seda saab paigaldada tagantjärele tavalistesse elektrikarpidesse, pistikupesade ja valguslülitite taha või muudesse piiratud ruumiga kohtadesse.

Shelly1 Mini Gen3 Mini omab sisseehitatud veebiliidest, mida saab kasutada seadme jälgimiseks ja juhtimiseks, samuti selle seadete reguleerimiseks.

peamised omadused

• Wi-Fi ühenduvus: Seade saab ühenduda teie koduse Wi-Fi võrguga, mis võimaldab teil nutitelefoni rakenduse või muude ühilduvate seadmete kaudu kaugjälgida niiskuse ja temperatuuri andmeid.

• Integratsioon nutikodu platvormidega: Saate integreerida Shelly 1 Mini Gen3 populaarsete nutikodu platvormidega, sealhulgas Google'i, Alexa ja Samsung SmartThingsiga. See võimaldab nende platvormide kaudu hääljuhtimist ja automatiseerimisvõimalusi.

• Bluetooth-ühenduvus: Bluetooth ja BLE-värav on saadaval kaasamise eesmärgil, mis võib olla kasulik seadistamise ajal.

• Kasutajasõbralik kasutajaliides: Seade pakub kasutajasõbralikku kasutajaliidest koos reset-nupuga käsitsi toimimiseks.

•

• Parandatud protsessor ja mälu: Uuendatud täiustatud protsessor ja suurem mälu tagavad suurema jõudluse.

• Vahejuhtmevaba ühenduvus: Seade toetab Wi-Fi (802.11 b/g/n) ja Bluetooth 4.2 protokollidega, millel on täpsustatud sise- ja välisraadiuse võimekus.

• Kuivakontakt: Sellega saab sisse- ja väljalülitada madalama pinge all olevaid seadmeid.

• BLE Gateway: Sild teie Shelly BLU seadmete ja laiema Shelly ökosüsteemi vahel. See võtab vastu Bluetooth-signaalid ja saadab need pilve või lokaalselt teise mittebluetoothi seadmesse.

• WiFi Range extender asjade interneti seadmetele:  WiFi laiendaja kasutatakse teie WiFi võrgu ulatuse laiendamiseks, võttes vastu teie praeguse WiFi signaali, suurendades selle tugevust ja edastades seejärel täiustatud signaali laiemasse piirkonda.

• Skriptimine: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

• Liigne integratsioonivalik: Seadet saab integreerida 3. osapoole kodusüsteemidega, dokumenteeritud HTTP API, MQTT(d), Web Hooks üle HTTP ja HTTPS, UDP

• Skeemid:  Võimaldab komplekssete toimingute ajastamist, mis tuleb teostada eelnevalt määratud ajaaknas. Kasutajad saavad määrata ajaaknaid kuupäeva, kellaaja, nädalapäevade, tundide, minutite ja sekundite alusel.

Kasutusjuhud

• Remote Appliance Control: Seadmete sisse- või väljalülitamine eemalt mobiiltelefoni, tahvelarvuti, arvuti või koduautomaatikasüsteemi abil.

• Internetiga ühendatud mugavus: Kasutage ja kontrollige seadmeid kõikjal, kus on internetiühendus, kui Shelly 1 Mini Gen3 on ühendatud Wi-Fi ruuteriga.

• Ruumiõhukindel järelpaigaldamine: Monteeri nutikas lüliti tavalistesse elektrikarpidesse, pistikupesade, valguslülitite taha või muudesse piiratud ruumiga kohtadesse.

• Koduautomaatika: Shelly 1 Mini Gen3 võimaldab elektriseadmete automaatset juhtimist lõõgastavama ja meeldivama kogemuse saamiseks.

Integratsioonid



Amazon Alexa toetatud võimalused

Ja

Google Smart Home toetatud omadused

Ja

Samsung SmartThingsi toetatud omadused

Ja

Ühendatud sisemised skeemid

Avaneb pilt täisekraanilOpen

Seadme elektrilised liidesed

Sisendid

• 1 lüliti/nupu sisend kruviklemmil

• 1 potentsiaalivaba kontaktiga relee sisend kruviklemmil

• 2 toiteallika sisendit kruviklemmidel: N ja L

väljundid

• 1 potentsiaalivaba kontaktiga relee väljund kruviklemmil

Liituvus

• Wi-Fi

• Bluetooth

Turvalisusfunktsioonid

• Ülevoolukaitse

Toetavad koormustüübid

• Resistiivne (hõõglambid, kütteseadmed)

• Kondensaatorid (kondensaatoripangad, elektroonikaseadmed, mootori käivituskondensaatorid)

• Induktiivsed (LED-valgustid, trafod, ventilaatorid, külmikud, kliimaseadmed)

Kasutajaliides

Sisendid

• Üks (juhtnupp)

  • Vajutage ja hoidke 5 sekundit all, et aktiveerida seadme pääsupunkt ja Bluetooth-ühendus.

  • Vajutage ja hoidke all 10 sekundit, et seadet tehnoväljalülitada.



Tulemused

• LED (ühevärviline) näidik

  • AP (Access Point) on sisse lülitatud ja Wi-Fi on välja lülitatud:
    1 sekund ON / 1 sekund OFF

  • Wi-Fi on lubatud, kuid ei ole ühendatud Wi-Fi võrku:
    1 sekund ON / 3 sekundit OFF

  • Ühendunud Wi-Fi-võrku:
    Pidevalt ON

  • Pilv on lubatud, kuid ei ole ühendatud:
    1 sekund ON /5 sekundit OFF

  • Ühendunud Shelly Cloudiga:
    Pidevalt ON

  • OTA (Over the Air Update):
    ½ sek ON / ½ sek OFF

  • Nuppu vajutatakse ja hoitakse 5 sekundit:
    ½ sekund ON / ½ sekund OFF

  • Nuppu vajutatakse ja hoitakse 10 sekundit:
    ¼ sekund ON / ¼ sekund OFF

Ülaltoodud loetelu algab seadme algseisundiga ja madalaima prioriteediga. Iga järgmine olek tühistab eelmise.



Täpsused

Suurendab tabelit, avades selle täisekraani dialoogisOpen

Kogus

Väärtus

Füüsiline

Suurus (KxBxS):

29x34x16 ±0.5 mm / 1.34x1.11x0.63 ±0.02 in

Kaal:

19 ±1 g / 0.65 ±0.04 oz

Kruviklemmide maksimaalne pöördemoment:

0.4 Nm / 3.5 lbin

Juhi ristlõige:

0,2 kuni 2,5 mm² / 24 kuni 14 AWG (täis-, kiht- ja põimikmähised)

Juhi kooritud pikkus:

6 kuni 7 mm / 0.24 kuni 0.28 in

Montaaž:

Seinakast

Koorematerjal:

Plastik

Koorevärv:

Sinine, C-95%; M-53%; Y-0%; K-0%

Terminaalvärv:

Must

Keskkond

Keskmine töötemperatuur:

-20 °C kuni 40 °C / -5 °F kuni 105 °F

Liiskus:

30 % kuni 70 % RH

Maks. kõrgus:

2000 m / 6562 ft

Elektriline

Toite:

110 - 240 VAC

Relay:

Kuiv, NO kontakt, 1-pooluseline, &mikro; kontakt

Voolutarve:

< 1.2 W

väline kaitse:

Trippimisomadused B või C,
max. 10A max. nimivool,
min. 6 kA katkestamise nimiväärtus,
energiapiirangu klass 3

väljundahelate nimiväärtused

Maks. lülituspinge:

• 240 VAC

• 30 VDC

Maks. lülitusvool:

• 8 A/240 VAC

• 5 A/30 VDC

Maks. väljundvõimsus:

• 2000 W/240 VAC

• 150 W/30 VDC

Pingekaitse / katkestamine:

Ei

Toimiv kaitse / Cutoff:

Ei

Maksimumvõimsuskaitse / väljalülitamine:

Ei

Sensorid, meetrid

Sisetemperatuuriandur:

Ja

Raadio

Wi-Fi

Protokoll:

802.11 b/g/n

RF sagedusala:

2401 - 2495 МHz

Max. RF võimsus:

< 20 dBm

Väli:

Kuni 30 m / 100 jalga siseruumides ja 50 m / 160 jalga välitingimustes
(Sõltub kohalikest tingimustest)

Bluetooth

Protokoll:

4.2

RF ribad:

2400 - 2483.5 MHz

Max. RF võimsus:

< 4 dBm

Väli:

Kuni 10 m / 33 ft siseruumides ja 30 m / 100 ft välitingimustes
(Sõltub kohalikest tingimustest)

Mikrokontrolleri üksus

CPU:

ESP-Shelly-C38F

Flash:

8 MB

Firmware võimalused

Ajakavad:

20

Webhooks (URL-tegevused):

20 koos 5 URL-iga konksu kohta

Skriptimine:

Ja

MQTT:

Ja

UDP:

Ja

Kasutatud ajakavad:

Ja

KVS (Key-Value Store):

Ja

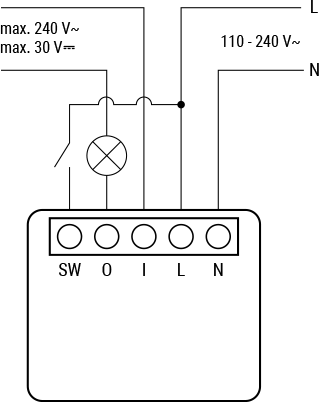

Baasilised elektriskeemid



Opens image in full screenOpen



Legend

Suurendab tabelit, avades selle täisekraani dialoogisOpen

Terminalid

Kaablid

SW

Switch (kontrolliv O) sisendklemm

L

Live (110 - 240 VAC) kaabel

O

Koormusahela väljundklemm

N

Neutraalne kaabel

I

Koormusahela sisendklemm





L

Live (110-240 V) terminal





N

Neutraalne terminal
