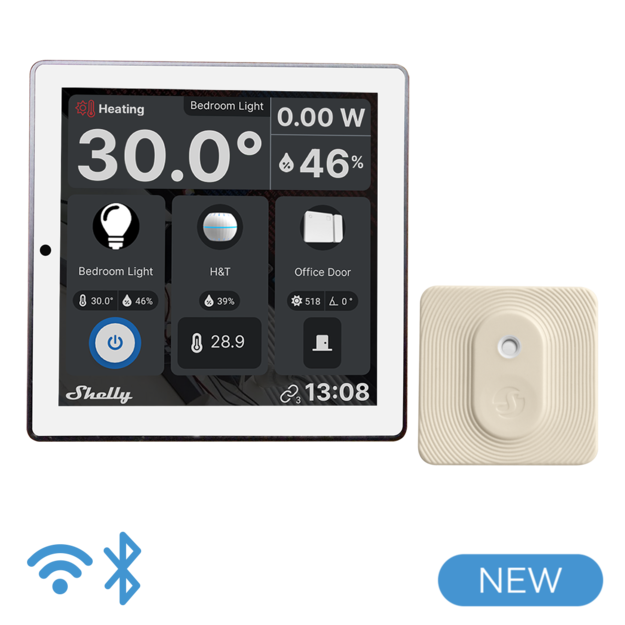

Shelly seinakuvar

Avaneb pilt täisekraanilOpen

Seadme tuvastamine

• Seadme nimi: Shelly Wall Display

• Seadme mudel: SAWD1

Lühikirjeldus

Shelly Wall Display (seade) on nutikas kodu juhtpaneel, millel on 4” värviline ekraan ja koormusahela lülitusfunktsioon.

Põhiomadused

• Touch-sensitive 4” värviline ekraan

• Ehtsa navigatsioon ja kohandatav avakuva

• Integreeritud relee seadmete juhtimiseks

• Integreeritud temperatuuri, niiskuse ja valguse andurid

• Voolutarbimise jälgimine kõigi Shelly Smart Control kontol olevasse ruumi kuuluvate seadmete üle

Põhirakendused

• Residentaalne

• MDU (Multi Dwelling Units - korterid, korteriühistud, hotellid jne)

• Kerge äritegevus (väikesed büroohooned, väike jaemüük/restoran/gaasitankla jne)

•

• Rahvalitsus/omavalitsus

•

• Ülikool/kõrgkool

Integratsioonid

N/A

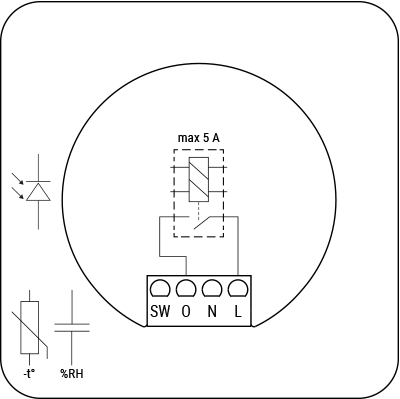

Ühendatud sisemised skeemid

Avaneb pilt täisekraanilOpen

Seadme elektrilised liidesed

Sisendid

• 1 lüliti/nupu sisend kruviklemmil

• 2 toiteallika sisendit kruviklemmidel: N ja L

väljundid

• 1 relee väljund koos võimsuse mõõtmisega kruviklemmil

Liituvus

• Wi-Fi

• Bluetooth

Turvalisusfunktsioonid

N/A

Toetavad laadimistüübid

• Resistiivne (hõõglambid, kütteseadmed)

• Kondensaatorid (kondensaatoripangad, elektroonikaseadmed, mootori käivituskondensaatorid)

• Induktiivne koos RC-snubberiga (LED-valgustid, trafod, ventilaatorid, külmikud, kliimaseadmed, pesumasinad, trummelkuivatid)

Kasutajaliides

Touch-sensitive 4” värviline ekraan täielikult kohandatava paigutusega ja järgmiste näidikutega:

Täpsused

Suurendab tabelit, avades selle täisekraani dialoogisOpen

Kogus

Väärtus

Füüsiline

Suurus (KxBxS):

85x85x30 mm / 3.35x3.35x1.18 tolli

Kaal:

180 g / 6.35 oz

Kruviklemmide maksimaalne pöördemoment:

0.4 Nm / 4.43 lbin

Juhi ristlõige:

0,5 kuni 2,5 mm² / 20 kuni 14 AWG (täis-, mitmekordsed ja põimitud mähised)

Juhi kooritud pikkus:

6 kuni 7 mm / 0.24 kuni 0.28 in

Montaaž:

Seinakast

Koorematerjal:

Plastik, alumiinium, klaas

Koorevärv:

Must või valge

Keskkond

Keskmine töötemperatuur:

-20 °C kuni 40 °C / -5 °F kuni 105 °F

Liiskus:

30 % kuni 70 % RH

Maks. kõrgus:

2000 m / 6562 ft

Elektriline

Toite:

230 VAC, 50/60Hz

Voolutarve:

< 1 W

väljundite võimsused

Maks. lülituspinge:

230 VAC

Maks. lülitusvool:

5 A

Sensorid, meetrid

Sisetemperatuuriandur:

Ei

Keskkonna temperatuuriandur

Ja

Liiskusandur:

Ja

Valgusandur:

Ja

Raadio

Wi-Fi

Protokoll:

802.11 b/g/n

RF sagedusala:

2401 - 2495 МHz

Max. RF võimsus:

< 20 dBm

Väli:

Kuni 30 m / 100 jalga siseruumides ja 50 m / 160 jalga välitingimustes
(Sõltub kohalikest tingimustest)

Bluetooth

Protokoll:

4.2

RF ribad:

2400 - 2483.5 MHz

Max. RF võimsus:

< 4 dBm

Väli:

Kuni 10 m / 33 ft siseruumides ja 30 m / 100 ft välitingimustes
(Sõltub kohalikest tingimustest)

Mikrokontrolleri üksus

CPU:

MTK6580

RAM:

1 GB

Flash:

8 GB

Firmware võimalused

Ajakavad:

20

Webhooks (URL-tegevused):

20 koos 2 URL-iga konksu kohta…

Skriptimine:

Ei

MQTT:

Ja

Baasilised elektriskeemid



Avaneb pilt täisekraanilOpen

Legend

Suurendab tabelit, avades selle täisekraani dialoogisOpen

Terminalid

Juhid

SW

Switch input terminal

N

Neutraalne juhe

O

väljundterminal

L

Live (230 VAC, 50/60 Hz) juhe

N

Neutraalne terminal





L

Live (230 VAC, 50/60 Hz) terminal

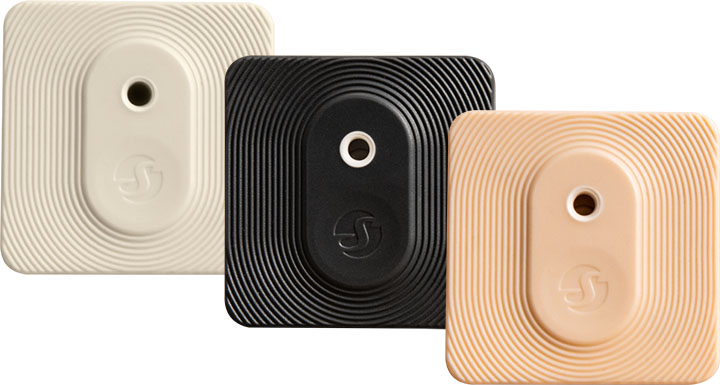

Shelly BLU H&T

Seadme pilt

Avaneb pilt täisekraanilOpen

Seadme tuvastamine

• Seadme nimi: Shelly BLU H&T

• Seadme mudel: SBHT-003C

• Seadme Bluetooth ID: 0x0003

Lühikirjeldus

Shelly BLU H&T (seade) on nutikas Bluetooth niiskuse- ja temperatuuriandur, millel on pikk aku kestvus.

Põhiomadused

• Pikk aku kestab kaua

• Air temperatuuri ja õhuniiskuse aruandlus

• Pritsmete ja tolmu eest kaitstud

• Kompaktne suurus

Kasutuskohad

• Kliima juhtimine: Reguleerib kütte-, ventilatsiooni- ja kliimaseadmeid vastavalt hetke temperatuurile ja niiskustasemele, et säilitada mugav sisekeskkond.

• Vältige hallituse ja hallituse teket: Jälgige niiskustasemeid, et vältida hallituse ja hallituse kasvu sellistes ruumides nagu keldrid ja vannitoad. Shelly BLU H&T saab vajadusel aktiveerida ventilatsiooni- või õhukuivatusseadmed.

• Hoiatused ja teated: Saate hoiatusi või teateid, kui temperatuur või niiskus saavutab eelnevalt määratud piirmäärad, ja ennetate selliseid probleeme nagu külmade ilmade korral külmunud torud või liigne niiskus.

• Kasvuhoone tingimuste optimeerimine: Optimeerige kasvuhoonetaimede tingimusi, reguleerides kastmissüsteeme ja ventilatsiooni vastavalt niiskuse ja temperatuuri tasemele.

• Turvalisuse suurendamine: Suurendage oma kodu kaitset, tuvastades ebatavalisi temperatuurimuutusi, mis võivad viidata tulekahjule või üleujutusele.

•

• Seadmete juhtimine: Reguleerige õhukuivatite, õhuniisutajate ja ventilaatorite tööd vastavalt praegustele temperatuuri- ja niiskustingimustele.

Liituvus

• Bluetooth

Kasutajaliides

Sisendid

• Ühele nupule

  • Lühidalt vajutades saate hetkel mõõdetud ümbritseva õhu temperatuuri °C ja suhtelise õhuniiskuse protsentides, samuti nupu vajutamise sündmuse.

  • Vajutage ja hoidke all 10 sekundit, et siduda ShellyBLU H&T teise Bluetooth-seadmega.

  • Vajutage ja hoidke all 30 sekundit, et teha tehaseparandused (võimalik ainult vahetult pärast aku sisestamist).

Täpsused

Suurendab tabelit, avades selle täisekraani dialoogisOpen

Tüüp

Väärtus

Füüsiline

Suurus (KxBxS):

37x37x10 mm / 1.46x1.46x0.39 in

Kaal:

13 g / 0.44 oz

Montaaž

Libedal pinnal

Koorematerjal:

Plastik

Värv:

• Must: C-0%; M-0%; Y-0%; K-100%

• Mocha: C-0%; M-12%; Y-28%; K-12%

• Ivory: C-3%; M-4%; Y-14%; K-8%

Keskkond

Keskkonnatemperatuur:

-20 °C kuni 60 °C / -5 °F kuni 140 °F

Liiskus:

0% kuni 100% RH

Elektriline

Toite:

1x 3 V aku (kaasas)

Aku tüüp:

CR2032

Akulaatori eluiga:

3 aastat

Sensorid

Liiskusandur:

Ja

Temperatuuriandur:

Ja

Bluetooth

Protokoll:

4.2

RF ribad:

2400 - 2483.5 MHz

Max. RF võimsus:

<4 dBm

Väli:

Väljas kuni 30 m / 100 ft, siseruumides kuni 10 m / 33 ft (sõltuvalt kohalikest tingimustest)

Firmware võimalused

Krüpteerimine:

AES krüpteerimine (CCM režiim)
