Inverter/laadija MultiPlus 500-2000 VA 12/24/48 V
VICTRON ENERGY on juba teinud endale nime päikeseenergia lahenduste turul. Ta toodab mitte ainult tavalisi 12 või 24 V seadmeid, vaid ka päikesepaneele üksikute majade ja palju suuremate projektide jaoks.
Kvaliteet on tõstnud selle Hollandi tootja üheks kõige kõrgemal kohal olevaks ettevõtteks turul, nii et kui valid VICTRON ENERGY päikesepaneelid, inverterid, laadijad või muud seadmed, võid olla kindel, et seade kestab kaua, töötab usaldusväärselt ja annab maksimaalseid tulemusi.
Hiljuti turule tulnud VICTRON ENERGY toode, mis ühendab kaks funktsiooni ühes seadmes, kannab nime VICTRON MultiPlus. Seade, mis võib töötada inverteri ja laadijana, võib kaitsta piiratud vahelduvvooluallikat (nt generaatorit või kaldajõujaama) ülekoormuse eest. Ülekoormuse ohu korral väheneb aku laetus automaatselt ja teine tase võimaldab akult võetud energia abil generaatori või kaldatoiteallika võimsust suurendada.
MultiPlus on võimas tõeline siinuslaine muundur, adaptiivse laadimistehnoloogiaga nutikas laadija ja kiire vahelduvvoolu lüliti ühes kompaktses pakendis. Lisateavet selle tõeliselt multifunktsionaalse ja mitmekülgse seadme võimaluste kohta käsitletakse allpool.
Inverter/laadija MultiPlus 500-2000 VA 12/24/48 V
Inverter/laadija MultiPlus 500-2000 VA 12/24/48 V
MultiPlus on võimas tõelise siinusvoolu muundur, nutikas laadija paindliku laadimisalgoritmiga, mis on kohandatud erinevatele akutehnoloogiatele. MultiPlus inverteril on sisseehitatud kiire vahelduvvoolu möödaviigulüliti (kasutatakse koormuse otse ühendamiseks võrku). Selle mitmekülgse ja laialdaselt kasutatava muundur-laadija lisafunktsioone käsitletakse allpool.
Paralleelne töö ja kolmefaasilise ühendamise võimalus
Suurema võimsuse saamiseks saab paralleelselt ühendada kuni kuus MultiPlius seadet. Lisaks lihtsale - paralleelsele - ühendusele saad valida kolmefaasilise voolu genereerimiseks kolme seadme konfiguratsiooni.
Toitehaldus - piiratud generaatori, kaldapealse (sadama, matkaauto) või elektrivõrgu kasutamine.
Juhtpaneeli "Multi Control" abil saad määrata generaatorist või võrgust tuleva maksimaalse voolu. MultiPlus võtab seejärel arvesse kõiki vahelduvvoolu koormusi ja kasutab akude laadimiseks ainult ülejäänud kasutamata energiat, vältides nii generaatori või võrgu ülekoormamist.
Power Assist - suurendab generaatori või elektrivõrgu võimsust
Power Assist viib toitehalduse järgmisele tasemele. See võimaldab suurendada MultiPlusil alternatiivse allika võimsust. Kui maksimaalset võimsust (suurem kui generaatoril või ühendatud võrgul) on vaja vaid piiratud aja jooksul, kompenseerib MultiPlus voolupuuduse kohe akutoitega. Koormuse vähenemisel kasutatakse reservvõimsust akude laadimiseks.
Neljaastmeline adaptiivne laadija ja kahekordne akulaadimine
Peaväljund tagab akusüsteemi võimsa laadimise, kasutades täiustatud adaptiivset laadimistarkvara. Tarkvara häälestab kolmeastmelist automaatset laadimisprotsessi vastavalt aku seisundile ja lisab neljanda astme pikendatud laadimiseks. Adaptiivset laadimisprotsessi on üksikasjalikumalt kirjeldatud Phoenixi laaduri andmelehel ja VICTRON ENERGY veebisaidil punktis "Tehniline teave".
Lisaks sellele laadib MultiPlus teist akupaketti, kasutades sõltumatut laadimisväljundit, et laadida peamootori või generaatori käivitusakut.
Kõrge käivitusvõimsus
Suur käivitusvõimsus on vajalik suure käivitusvooluga koormuste käivitamiseks, näiteks: LED- või halogeenlambid või toiteinverteriga elektritööriistad.
Otsingurežiim
Kui otsingurežiim on sisse lülitatud, väheneb inverteri energiatarbimine (koormamata režiimis) umbes 70 %. Kui seade on otsingurežiimis, lülitub inverter välja ja lülitub lühiajaliselt sisse iga 2 s järel, kui koormus puudub või on väga väike koormus. Kui väljundvool ületab seadistatud taseme, jätkab inverter töötamist. Vastasel juhul lülitub inverter uuesti välja.
Programmeeritav relee
Vaikimisi on programmeeritav relee seadistatud häirereleeks, st relee lülitub välja häire või eelhäire korral (inverter peaaegu ülekuumenenud, sisendi lainetus läheneb läviväärtusele, aku peaaegu tühi).
Kaugjuhitav sisse-välja-välja lülitusseade
Kolmepooluseline lüliti.
Lokaalse süsteemi konfigureerimine, järelevalve ja kontroll
Pärast paigaldamist on MultiPlus kasutusvalmis
Mõnda seadistust saab muuta
DIP-lülitid. Mudelid 500/800/1200 VA: kauglüliti, aku laadimispinge, inverteri sagedus, otsingurežiim. Mudelid 1600/2000 VA: aku laadimispinge, otsingurežiim.
Lisaseadete jaoks peate kasutama võtit VE-Config või VE.Bus Smart.
Kaugkonfiguratsioon ja seire
Seadme Internetiga ühendamiseks peate installima Cerbo GX või mõne muu GX toote. Jõudlusandmeid saab salvestada ja kuvada VICTRON ENERGY "VRM" (Victron Remote Management) veebisaidil tasuta. Internetiga ühenduses olles saab seadmeid kaugjuhtida ja seadeid muuta.
GX Touch ir Cerbo GX
Pakub intuitiivset süsteemi juhtimist ja jälgimist. Lisaks süsteemi jälgimisele ja juhtimisele pakub Cerbo GX kaugjuhtimiseks ja jälgimiseks juurdepääsu tasuta VRM-i veebisaidile.
VRM veebileht
VICTRON ENERGY tasuta kaugseire veebisait (VRM) näitab kõiki süsteemi andmeid. Sellel on üksikasjalik graafiline vorming. Portaali kaudu saab süsteemi seadeid eemalt muuta. Hoiatusteateid võib saada e-posti teel. posti teel.
|

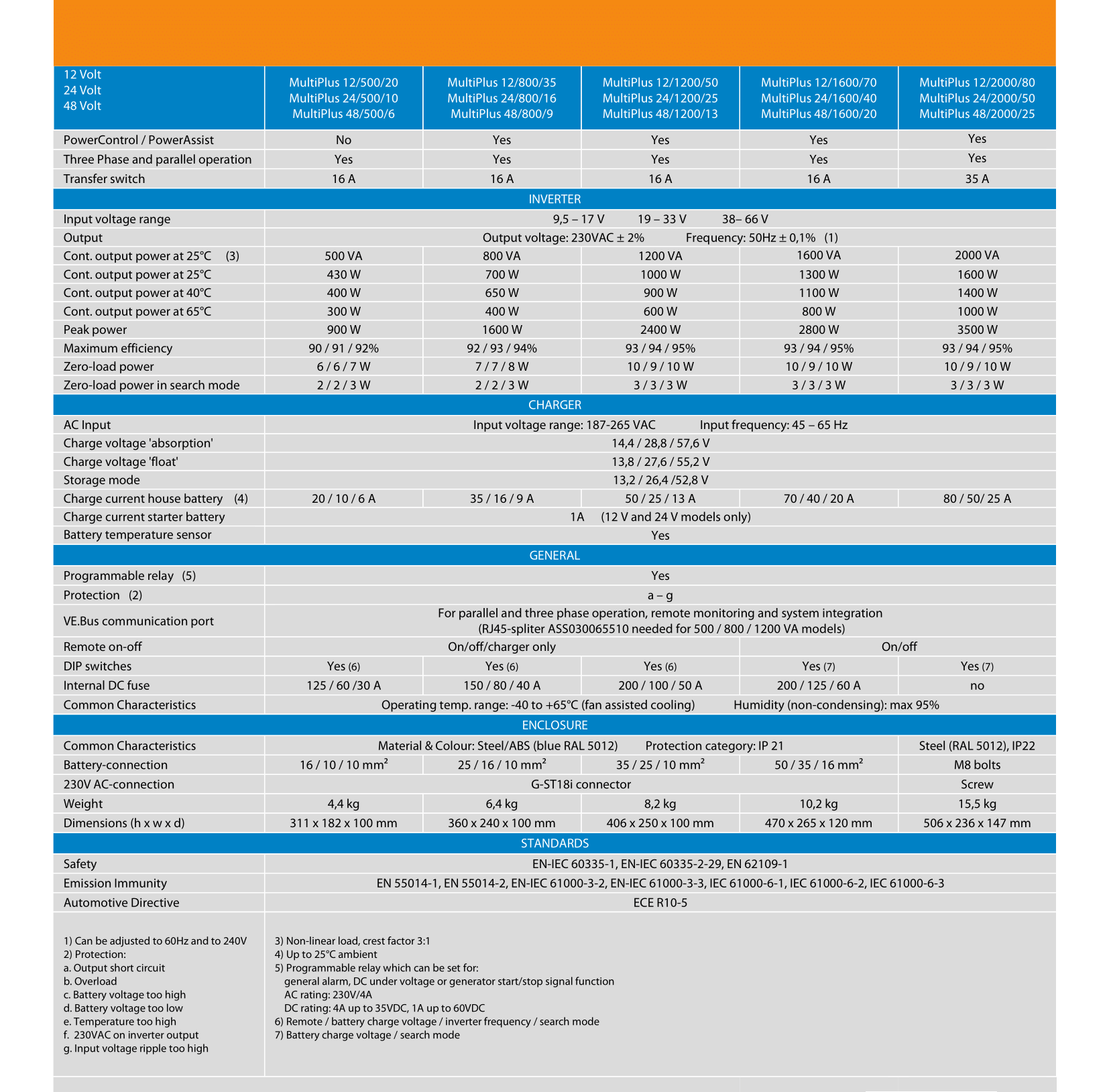

Toitehaldus / Toitetugi |
EI |
JAH |
JAH |
JAH |
JAH |
|
Kolmefaasiline ja paralleelühendus |
JAH |
JAH |
JAH |
JAH |
JAH |
|
Võimsuse ümbersõidulüliti |
16A |
16 A |
16 A |
16 A |
35 A |
KONVERTER
|
Sisendpinge vahemik |
9,5-17 V 19-33 V 38-66 V |
||||
|
Väljund |
Väljundpinge: 230 VAC +/- 2% Sagedus: 50 Hz +/- 0,1% (1) |
||||
|
Pidev väljundvõimsus 25° C juures (3) |
500 VA |
800 VA |
1200 VA |
1600 VA |
2000 VA |
|
Pidev väljundvõimsus 25° C juures |
430 W |
700 W |
1000 W |
1300 W |
1600 W |
|
Pidev väljundvõimsus 40° C juures |
400 W |
650 W |
900 W |
1100 W |
1400 W |
|
Pidev väljundvõimsus 65° C juures |
300 W |
400 W |
600 W |
800 W |
1000 W |
|
Maksimumvõimsus |
900 W |
1600 W |
2400 W |
2800 W |
3500 W |
|
Maksimaalne efektiivsus |
90/91/92 % |
92/93/94 % |
93/94/95 % |
93/94/95% |
93/94/95% |
|
Energiatarbimine ilma koormuseta |
6/6/7 W |
7/7/8 W |
10/9/10 W |
10/9/10 W |
10/9/10 W |
|
Energiatarbimine ilma koormuseta otsingurežiimil |
2/2/3 W |
2/2/3 W |
3/3/3 W |
3/3/3 W |
3/3/3 W |
LAADIMISSEADE
|
Võrgupinge |
Sisendpinge vahemik: 187-265 VAC Sisendsagedus: 45-65 Hz |
||||
|
Laadimispinge neeldumisfaasis |
14,4/ 28,8/ 57,6 V |
||||
|
Laadimispinge tasandusfaasis |
13,8/ 27,6/ 55,2 V |
||||
|
Pinge salvestusfaasis |
13,2/ 26,4/ 52,8 V |
||||
|
Aku laadimisvool (4) |
20/10/6 A |
35/16/9 A |
50/25/13 A |
70/40/20 A |
80/50/25 A |
|
Starteri aku laadimisvool |
1 A (ainult 12 V ja 24 V mudelitel) |
||||
|
Aku temperatuuriandur |
Jah |
||||
ÜLDINE
|
Programmeeritav relee (5) |
Jah |
||||
|
Kaitse (2) |
a - g |
||||
|
WE. Luuakse kommunikatsiooniliides. |
Paralleelseks ja kolmefaasiliseks tööks, kaugseireks ja süsteemi integreerimiseks (500/800/1200 VA mudelite puhul on vajalik RJ45 jaotur ASS030065510). |
||||
|
Kaugjuhitav sisse/välja lüliti |
Ainult sisselülitamine/väljalülitamine/laadimisseade |
Lülita sisse lülita välja |
|||
|
DIP-lülitid (seadistamise jaoks) |
Jah |
Jah (6) |
Jah (6) |
Jah (7) |
|
|
Sisemine alalisvoolukaitse |
125/60/30 A |
150/80/40 A |
200/100/50 A |
200/125/60 A |
|
|
Üldised omadused |
Töötemp. vahemik: -40 kuni +65° C (ventilaatorjahutusega) Niiskus (mittekondenseeruv): max. 95% |
||||
KORPUS
|
Üldised omadused |
Materjal ja värv: teras /ABS (sinine RAL 5012) Kaitsekategooria: IP 21 |
Teras (RAL 5012), IP22 |
|||
|
Aku ühenduskaabel |
16/10/10 mm² |
25/16/10 mm² |
35/25/10 mm² |
50/35/16 mm² |
M8 kruvid |
|
230 V AC side |
G-ST18i side |
Kruvi |
|||
|
Kaal |
4,4 kg |
6,4 kg |
8,2 kg |
10,2 kg |
15,5 kg |
|
Mõõdud (K x L x S) |
311 x 182 x 100 mm |
360 x 240 x 100 mm |
406 x 250 x 100 mm |
470 x 265 x 120 mm |
506 x 236 x 147 mm |
STANDARDID
|
Turvalisus |
EN-IEC 60335-1, EN-IEC 60335-2-29, EN62109-1 |
|
Kiirgus, resistentsus |
EN55014-1, EN55014-2, EN-IEC61000-3-2, EN-IEC61000-3-3, IEC61000-6-1, IEC61000-6-2, IEC61000-6-3 |
|
Vastab mootorsõidukidirektiivile |
ECE R10-5 |
|
1) Saab seadistada kuni 60 Hz ja kuni 240 V 2) Kaitse:
|
3) mittelineaarne koormus, amplituuditegur 3:1 4) keskkonnatemperatuur kuni 25°C 5) programmeeritav relee, mida saab seadistada: 6) Kaugjuhtimine / aku laadimispinge / Inverteri sagedus / otsingurežiim 7) Aku laadimispinge/otsingurežiim
|
