Kauba kirjeldus
![](https://www.lemona.lt/Files/Instrukcijos/Aprasymai_Img/5fc9d50dd2af1/5fc9d50dd2af4.jpg)

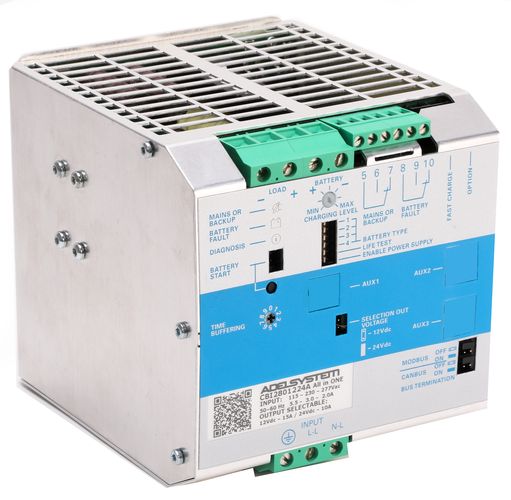

CBI ühendab toiteallika, varumooduli ja akulaadija funktsioonid. Nad kasutavad mikrokontrolleritega lülitustehnoloogiat ja optimeerivad aku laadimis- ja tühjendusajad ilma süvaplahenduseta, lülitumist akult laadijale ilma katkestusteta, automaatset kaitset ilma kaitsmega reservpolarisatsiooni, lühise ning ülekoormuse ja ülepinge vastu.
Nad teostavad sisemise aku diagnostilist kontrolli Life Test'i abil, mis võimaldab kasutajatel valida kõige sobivama laadimiskõvera, et maksimeerida süsteemi tõhusust ja tagada aku pika kasutusiga, intensiivistades samal ajal selle jõudlust. Need on varustatud releedega, et hoiatada voolukatkestuse ja defektse aku eest. Need vastavad kõige uuenduslikumatele akujuhtimise ja elektriohutuse standarditele. Neid saab paigaldada DIN-rööbastele.
Väljundpinge valitav hüppeliigese abil 12 või 24 V.
Spetsifikatsioonid:
Mudel | CBI2801224A |
SISEND | |
Nominaalne sisendpinge AC | 115V - 230V - 277V |
Pingevahemik AC | 90V - 135V; 180V - 305V |
Sisselöögivool (Vn - In nom. koormus) I2t | ≤16A <5ms |
vabasagedus | 47Hz - 63Hz |
Sisendvool (115V - 230V AC) | 3,3A - 2,2A |
Sisemine kaitselüliti (ei ole vahetatav) | 6,3A |
Väline kaitselüliti (soovitatav) MCB-kõver B | 16A |
Väljundandmed (sisemine toiteallikas) | |
Väljundpinge (Vn) | 12 või 24 Vdc, valitav jumperi abil |
Väljundvool (In) | In |
Efektiivsus (50% nimikoormuse juures) | ≥91% |
Jääv lainetus | ≤80mVpp |
Sisselülitumise viivitus pärast võrgupinge rakendamist | 1,0s (max) |
Käivitamine tugeva koormusega (mahtuvuslik koormus) | Jah (piiramatu) |
Dissipatio koormuse võimsus max | 28W |
Lühisvoolukaitse | Jah |
Ülekoormuskaitse | Jah |
Ülepinge väljundi kaitse | Jah (tüüp 35V DC) |
Ülekuumenemise termiline kaitse | Jah |
BATTERI VÄLJAKUTSE | |
Boost-laadimine (temperatuurilIn, 25 0C) | 2,4 V/element. |
Max. Aeg Boost-koormus (tüüpiliselt IN juures) | 15h |
Min. Aeg Boost-mahalaadimine (tüüpiline IN juures) | 1min. |
Ujuvlaadimine (temperatuurilIn, 25 0C) | 27,5V DC |
Jumperkonfiguratsioon aku tüüp (V/element) | 2,23V; 2,25V; 2,27V; 2,30V; NiCd-1,50V |
Taastuvlaadimine 12V/24V | 2 - 10Vdc / 2 - 20Vdc |
Laadimisvool maxIbat | In ±5% |
Laadimisvoolu piirväärtus Iadj | 10 - 100% /Ibat |
Tagurpidi aku kaitse | Jah |
Sulfaatunud aku kontroll | Jah, hüppaja abil |
Lühise elemendi tuvastamine | Jah |
Vaikivusvool max. | ≤5mA |
Laadimiskõvera automaatne IUoUo | 4 astmeline |
Sisendi kaugjuhtimine (RTCON-kaabel) | Boost/float |
LOAD OUTPUT | |
Väljundpinge (In juures) | Sisemise toiteallikaga |
Pidev vool (ilma patareita) | Iload =In |
Pidev vool (koos akuga) Iload =In + Ibat | Iload = 2xIn |
Maksimaalne voolu väljundkoormus (peamine) Iload (4sek.) | Iload =3xIn MAX |
Maksimaalne voolu väljundkoormus (varukoormus) Iload (4sek.) | Iload =2x In MAX |
Käivitamine akust ilma peavooluta (kaugjuhtimispuldi sisendjuhtimine) | RTCONN (kaabel); surunupp |
Ajapuhver; min (väljalülitamine ilma peasissetulekuta) | 0.5; 2.5; 10; 15; 20; 30; 45; 60; ∞ |
Lävehäire aku peaaegu tühi 12V/24V | 10 - 11 / 20 - 21 Vbatt |
LVD (kaitse aku täieliku tühjenemise eest) 12V/24V | 9 - 10 / 19 - 20 Vbatt |
Kui ühendatud paralleelselt sama tootega | - |
Koormuse väljund 24 Vdc (hüppeliigese valik) | |
Väljundpinge (sisendis) | 22 - 28,8 Vdc |
NimivoolIn | 10A ±5% |
Koormuse väljund 12 Vdc (hüppeliigese valik) | |
Väljundpinge (sisendis) | 10 - 14,4 Vdc |
NimivoolIn | 15A ±5% |
KLIIMAANDMED | |
Ümbritseva keskkonna temperatuur (töö) | -25 ÷ +70°C |
De HinnangTa > 50°C | - 2,5%(In) / °C |
Ümbritseva keskkonna temperatuur Ladustamine | -40 ÷ +85°C |
Niiskus 25 °C juures ei ole kondensatsioon | 95% kuni 25°C |
Kõrgus: 0 kuni 2 000 m - 0 kuni 6 560 jalga | Piirangud puuduvad |
Kõrgus: 2 000 kuni 6 000 m - 6 560 kuni 20 000 ft | Hinnangu alandamine 5°C/1000m |
Jahutus | Automaatne konventsioon |
ÜLDISED ANDMED | |
Isolatsioonipinge (IN/OUT) | 3000 VAC |
Isolatsioonipinge (sisend/maandus) | 1605 Vac |
Isolatsioonipinge (väljund / maa) | 500 Vac |
Kaitseklass (EN/IEC 60529) | IP20 |
Usaldusväärsus: MTBF IEC 61709 | > 300.000 h |
Saastatuse aste Keskkond | 2 |
Ühendus Klemmiplokid kruvi tüüp | 2,5 mm (24-14AWG) |
Kaitseklass (PE ühendatud) | I, koos PE-ga |
Mõõtmed (p-h-d) | 100x115x135 mm |
Kaal | umbes 0,85 kg |
Signaaliväljund (vabad lülituskontaktid) | |
Põhi- või varutoitepinge Võimsus | Jah |
Madal aku | Jah |
Rike Aku või süsteem | Jah |
SIGNAALI VÄLJUNDKONTAKTI TÜÜP | |
Kuiv kontakt. Voolu saab lülitada (EN60947.4.1): Max: DC1: 30 Vdc 1 A; AC1: 60 Vac 1A (takistuslik koormus ) Min: 1mA 5 Vdc juures (Min. lubatud koormus) | |
Rikke süsteem / tühi aku | C NC NO |
Peamine või varu | C NC NO |
SIGNAALI SISEND / VÄLJUND (RJ45) | |
Temperatuur. Comp. Aku (välise anduriga): Aux Out | RJ Temp (kaabel); Aux1 |
Kaugseireandmed | RJ45; Aux2 - Aux3; Modbus RTU |
Lisateabe saamiseks külastage tootja veebisaiti: https://www.adelsystem.com/en/products/uninterruptible-power-supply-output-dc-cbi/datasheet/.
